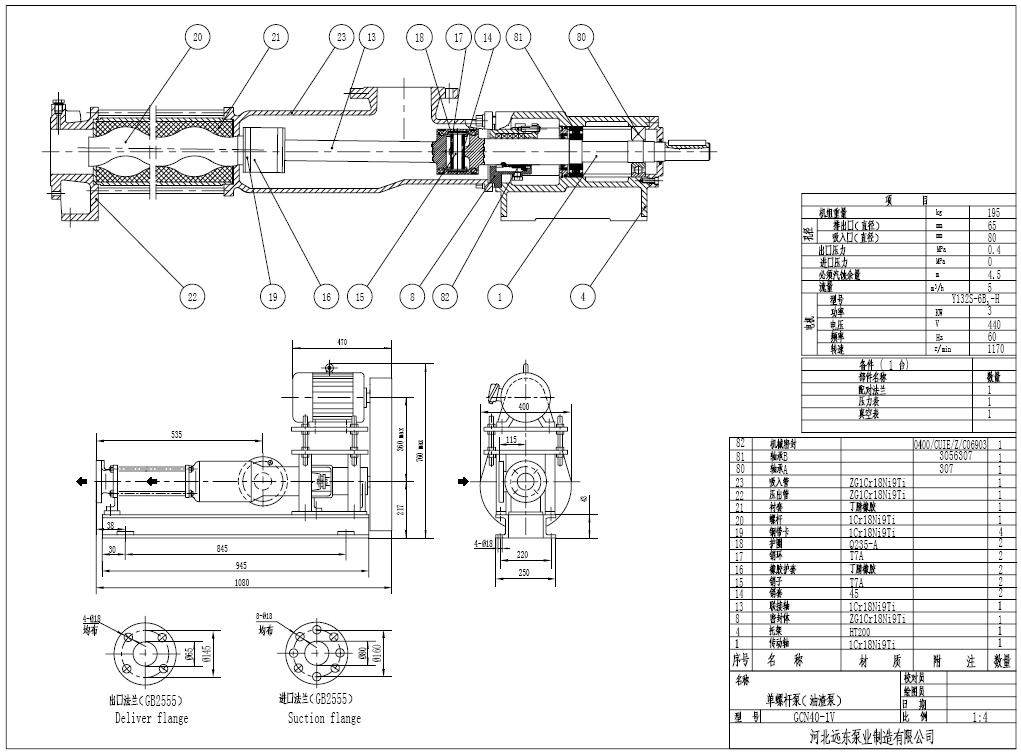

船用污水泵GCN40-1V-W101單螺桿泵整機尺寸圖

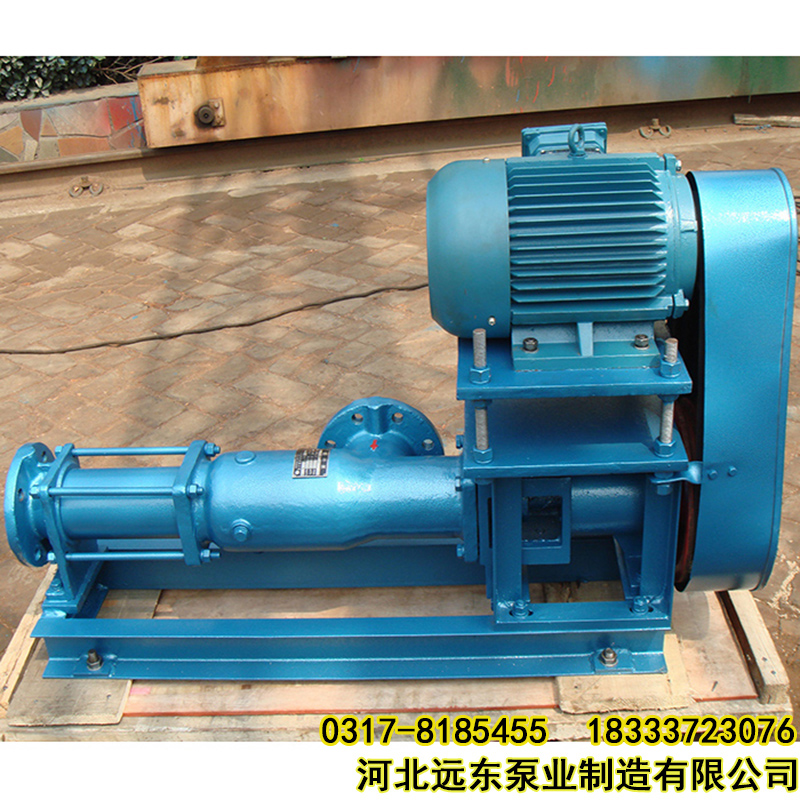

船用污水泵GCN40-1V-W101單螺桿泵產品圖片:
單螺桿泵產品介紹:
單螺桿泵使用過程中故障及解決方法
1、桿斷脫:由于單螺桿泵抽油桿負荷過大、磨損或誤操作等原因，引起抽油桿斷裂，脫扣或擼扣的情況，具體表現為：在短期內，泵效大幅度下降，動液面迅速上升，電流下降甚至接近空載電流。扭矩和軸向力仍為平穩直線，但由于缺少了井下泵的工作扭矩，光桿扭矩值遠小于正常工作范圍，軸向力缺少了液壓力對轉子產生的軸向力，因此也小于正常范圍，根據斷脫部位，桿柱自重產生的軸向力不同，據此可計算出桿柱斷脫深度。
2、泵漏失:由于單螺桿泵的定子橡膠磨損，造成定轉子過盈減小，泵承壓能力下降。具體表現為：泵效逐漸下降，動液面逐漸上升，電流逐漸下降。由于漏失量加大，泵有功扭矩下降，扭矩低于正常范圍。
3、定子溶脹:由于采出液的作用。單螺桿泵的定子橡膠發生溶脹，造成定轉子過盈增加，泵效和動液面正常，電流增加，由于過盈大，定轉子的初始扭矩增加，因此光桿扭矩增加，超過正常范圍，嚴重時會造成定轉子抱死，但軸向力正常。
4、定子脫膠:定子脫膠是由于定子粘接強度不夠造成。表現形式為泵效急劇下降，動液面上升，電流下降并波動。脫膠時，泵有功扭矩為零，光桿扭矩下降很大.另外，由于脫膠后定轉子之間發生不規則摩擦。光桿扭矩會出現不規則液動。液壓力產生的軸向力為零，因此，光桿軸向力低于正常范疇，但仍高于桿柱在采出液的重量。
5、管漏失:管漏失是由于油管壁上存在裂縫造成的。現象為泵效下降，動液面上升，電流減小。由于單螺桿泵工作壓差減小，泵有功扭矩下降，光桿扭矩低于正常范圍，液壓力產生的軸向力減小，光桿軸向力略低于正常范圍，但仍高于桿柱在液體中的重量。這是單螺桿泵在抽井中的油時常遇到的故障類型，在使用時一定要注意。
